索克曼专为确保业务绝对连贯性而设计

技术数据

	MODULYS RM GP
型号	9U	15U
功率模块数量	1 到 2 x 25 kW	1 到 4 x 25 kW
配置	N，N+1冗余
功率 (Sn)	25 到 50 kVA	25 到 75 kVA
功率 (Pn)	25 到 50 kW	25 到 75 kW
输入/输出	3 / 3

输入
电压	400 V 3ph(340 V至480 V)
频率	50 / 60 Hz ±10 %
功率因素 / THDI	> 0.99 / < 3 %

输出
电压	380 / 400 / 415 V ±1 % 3ph+N
频率	50 / 60 Hz ±0.1 %
电压畸变	< 1%(线性负载)，< 4% (按照lEC 62040-3的非线性负载)
短路电流	高达 3 x In
超载	125% 10 分钟，150% 1分钟
峰值因素	3:1

热拔插旁路
电压	标称输出电压±15%(可设置，从10%至20%)
频率	50/60 Hz ±2%(可配置与柴油发电机组兼容)
重量	7 kg	7.5 kg

能效(TÜV SÜD 认证)
在线双转换模式	高达 96.5 %

环境
环境温度	0 °C至40 °C(15至25 °C适合实现最长电池寿命)
相对湿度	0至95%，无冷凝
最大海拔高度	无降容状态1000米(最高3000米)
米处噪音	< 53 dBA

UPS 机架
尺寸(宽度 x 深度 x 高度)	442 mm x 920 mm x 9 U	442 mm x 920 mm x 15 U
重量(空机柜)	36 公斤	42 公斤
防护等级	IP20

热拔插电源模块
高度	3U
重量	34 公斤
类型	热插入/可热拔插
平均无故障时间(MTBF)	> 1000000小时(经计算和验证)

热插拔电池模块
类型	酸防漏 - 长效电池
保护	每个电池串独立保护
尺寸(宽度 x 深度 x 高度)	442 mm x 890 mm x 4 U
重量(空机柜)	15 公斤

标准
安全	EN 62040-1, EN 60950-1
EMC	EN 62040-2 C2 级
性能	EN 62040-3 (VFI-SS-111)
产品证书	CE

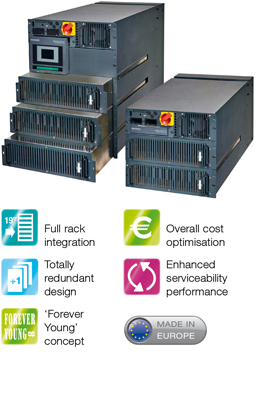

MODULYS RM GP是一套专为19”机架集成而设计的三相模块化UPS系统。简便的集成和安装，便利的管理和维护，紧致的设计提供了最大的可用性和电源保护，为其他机架式安装的设备腾出了自由的空间。专为19”机架集成而设计的系统易于维护 • 专门为19”标准机架柜的集成而设计 • 可调导轨和安装附件 • 简便连接的预布线系统无风险集成 • 确保与任何19”标准机架柜体兼容 • 预制和实验室已测试的部件保证了系统的整体可靠程度 • 自动的自我配置电源模块简便的客户化 • 齐套的预制和预测试部件，迎合任何客户的需求维护简便 • 完整的资料包含有图示、集成说明和技术数据表等 • 型号简便选择的工厂设定配置 • 产品客户化的齐套预制选项总体成本优化 • 紧凑的子机架罩，节省宝贵的机架柜空间 • 体积优化的双子机架罩型 • 高功率密度和PF=1，€ / kW比为同级之最 • 即插即用和自配置电源模块，系统的设定简便省时 • 预制和实验室已测试的部件，令客户化变得简便和省时后勤管理方便 • 更少的标准化部件，订购方便 • 库存部件，可快速获得 • 更少部件，涵盖范围宽广的配置、功率和备份时间和选项专为确保业务绝对连贯性而设计的系统完全应变力 • 无电子设备(无故障)的子机架罩 • 完全独立和自足的模块 • 并行和负载共享管理的非集中控制 • 完全隔离，全尺寸和集中式辅助市电旁路和分布式逆变器旁路 • 可配置N+1冗余(电源和电池) • 无单点故障 • 冗余并行总线连接(环形配置) 最优可靠性 • 专为卓越耐用性而设计的电源模块，经过独立组织认证(平均无故障时间 > 1,000,000小时) • 强大的旁路(平均无故障时间 > 10,000,000小时) • 酸防漏模块化电池盒最大可用性 • 得益于最小平均恢复时间(MTTR)，冗余丢失可快速恢复 • 电源升级和维护时无停机风险 • 无故障扩散风险根据需要付费 • 完全模块化的机架安装系统，便于功率调整或快速适应业务的变化 • 不为不可预知的未来扩容预先透支功率和备份时间 • 实现冗余无需增加整套系统硬件增强的可维修性能 • 基于热拔插部件(电源模块、旁路、电子插件板、电池)的快速和安全的维护 • 安全和无风险维护：只替换密封盒，没有带电部件外露 • 协同维护：无须接通静态旁路或维护旁路 • 可热拔插电池，无需关闭连接的设备
